Подключить виниловый проигрыватель к колонкам и усилителю — дело пятнадцати минут. Весь тракт — это четыре звена: проигрыватель, фонокорректор, усилитель и колонки. Если соединить их в правильном порядке и не пропустить ни одного, вы услышите музыку так, как она была задумана. В этой статье — три конкретные схемы на все случаи и разбор ошибок, которые мы встречаем у покупателей каждую неделю.

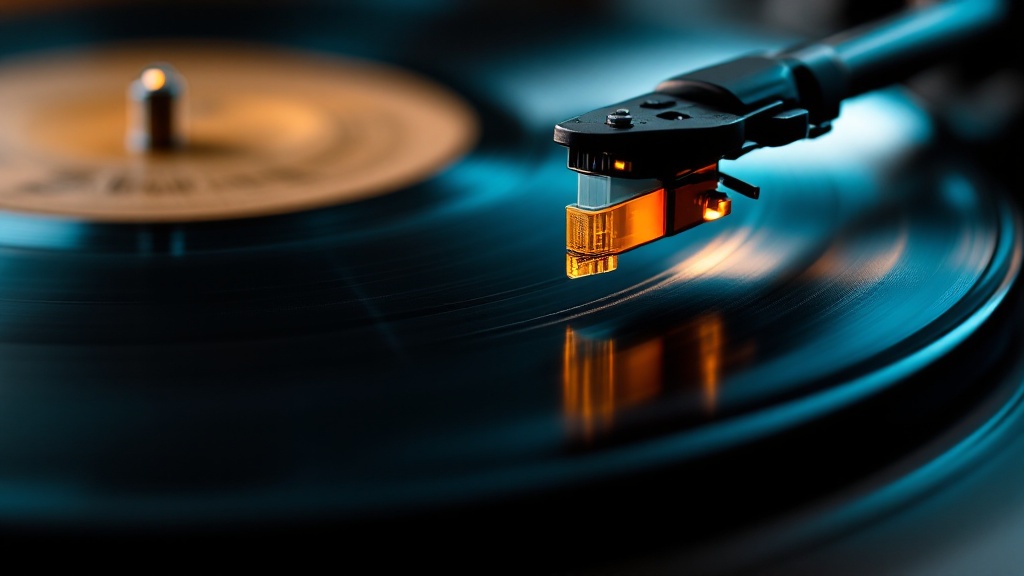

Схема подключения проигрывателя: из чего состоит виниловый тракт
Прежде чем подключать что-либо, стоит понять, как устроена цепочка от пластинки до ваших ушей. Виниловый тракт — это последовательность компонентов, каждый из которых выполняет свою задачу:
| Компонент | Что делает | Важно знать |
|---|---|---|
| Проигрыватель (вертушка) | Считывает звук с бороздок пластинки. Картридж с иглой преобразует механические колебания в электрический сигнал | Сигнал очень слабый — в тысячи раз слабее, чем у CD-плеера. Если вы ещё выбираете вертушку, загляните в каталог проигрывателей |
| Фонокорректор (Phono Stage) | Усиливает и выравнивает сигнал с картриджа | Бывает встроен в проигрыватель, в усилитель или как отдельное устройство. Подробнее — в статье Фонокорректор: что это, зачем нужен и как выбрать |
| Усилитель (интегральный, ресивер или пред + мощник) | Доводит сигнал до уровня, достаточного для работы колонок | Без него пассивные колонки не зазвучат. Посмотрите каталог усилителей |
| Акустические системы (колонки) | Превращают электрический сигнал обратно в звуковые волны | Пассивным нужен внешний усилитель, активные усиливают сигнал сами |
Вся суть подключения винилового проигрывателя сводится к одному: правильно соединить эти четыре звена в цепочку, не пропустив ни одного. Какой бы ни была ваша схема подключения вертушки — логика всегда одна и та же.
Если вы вообще только начинаете знакомство с винилом, рекомендуем сначала прочитать Полное руководство по виниловому звуку: от пластинки до акустики — там есть общая картина, а сюда возвращайтесь за конкретикой подключения.

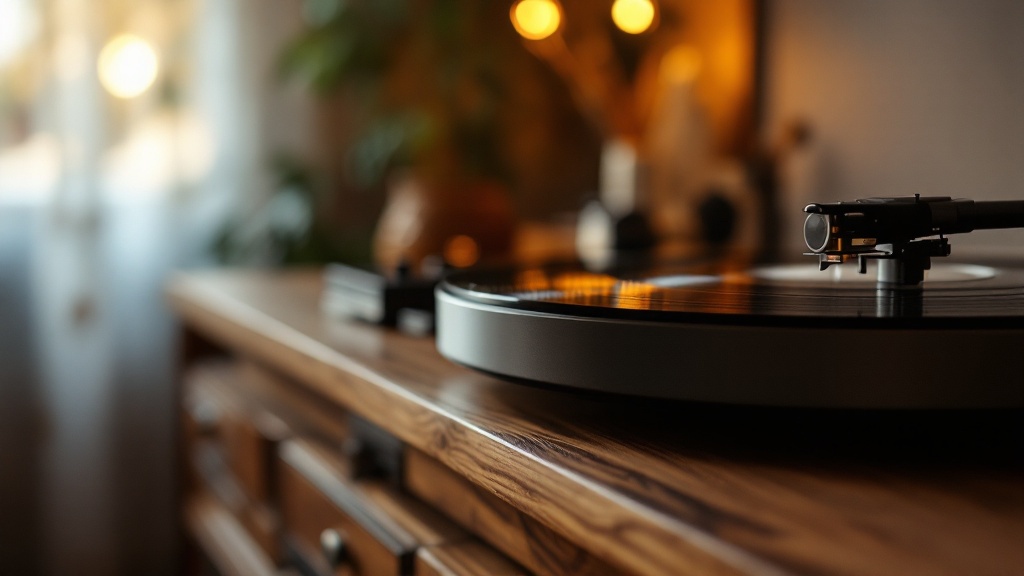

Как подключить виниловый проигрыватель: три схемы на все случаи
Способ подключения зависит от того, какие компоненты у вас уже есть. Разберём три самых распространённых варианта.
Схема 1. Проигрыватель со встроенным фонокорректором + усилитель + пассивные колонки
Это самый простой путь. Многие современные проигрыватели — например, модели начального уровня от Audio-Technica или Pro-Ject — имеют встроенный фонокорректор и переключатель Line/Phono на задней панели. Подробнее о конкретных моделях — в статье Pro-Ject vs Rega vs Audio-Technica: сравнение проигрывателей до 50 000.
Что делать:1. Переведите переключатель на проигрывателе в положение Line
2. Соедините проигрыватель с усилителем RCA-кабелем (красный — правый канал, белый — левый). Подключайте в любой линейный вход на усилителе: AUX, CD, Tape — подойдёт любой, кроме Phono
3. Подключите колонки к усилителю акустическим кабелем, соблюдая полярность (плюс к плюсу, минус к минусу)
4. Подключите заземляющий провод проигрывателя к клемме GND на усилителе, если она есть — это уберёт фоновый гул
Важно: если на усилителе есть вход Phono, не подключайте в него проигрыватель в режиме Line — получите перегрузку и искажённый звук. Разница между входом Phono и Line — в том, что Phono пропускает сигнал через встроенный фонокорректор усилителя, а Line принимает уже готовый линейный сигнал.
Схема 2. Проигрыватель без фонокорректора + внешний фонокорректор + усилитель + пассивные колонки
Если ваш проигрыватель не имеет встроенного фонокорректора (или вы хотите получить звук классом выше — внешний корректор почти всегда звучит лучше встроенного), цепочка подключения проигрывателя к усилителю удлиняется на одно звено.
Что делать:1. Соедините проигрыватель с фонокорректором RCA-кабелем (вход Phono In на корректоре)
2. Подключите заземление проигрывателя к клемме GND на фонокорректоре
3. Соедините выход фонокорректора (Line Out) с линейным входом усилителя — AUX, CD или любым другим, кроме Phono
4. Колонки — к усилителю, как в первой схеме
Схема 3. Проигрыватель + активные колонки (без отдельного усилителя)
Активные колонки — это колонки со встроенным усилителем. Если вы хотите подключить вертушку к колонкам напрямую, без отдельного усилителя, такая схема вполне рабочая. Особенно для компактных сетапов, когда места немного, а музыку хочется слушать уже сейчас.
Что делать:1. Убедитесь, что у проигрывателя есть встроенный фонокорректор (или добавьте внешний)
2. Соедините выход Line проигрывателя (или выход внешнего фонокорректора) с входом активных колонок RCA-кабелем
3. Готово — усилитель здесь не нужен, колонки справятся сами
Компромисс этой схемы — меньше контроля над звуком и, как правило, меньше мощности. Но для первого знакомства с винилом — отличный старт. Подобрать подходящую акустику можно в каталоге акустических систем. А если захотите разобраться глубже в выборе самого проигрывателя, загляните в статью Как выбрать виниловый проигрыватель: полный гид для начинающих.
| Схема | Компоненты | Плюсы | Минусы |
|---|---|---|---|
| 1. Встроенный фоно | Вертушка + усилитель + пассивные колонки | Просто, минимум кабелей | Качество фоно среднее |
| 2. Внешний фоно | Вертушка + фонокорректор + усилитель + пассивные колонки | Лучший звук, гибкость апгрейда | Больше компонентов и кабелей |
| 3. Активные колонки | Вертушка + активные колонки | Компактно, бюджетно | Меньше мощности и контроля |
Не уверены, какая схема подойдёт именно вам? Приходите в «Пространство в тишине» — подключим, настроим и послушаем вместе. У нас можно попробовать все три варианта на живой системе.

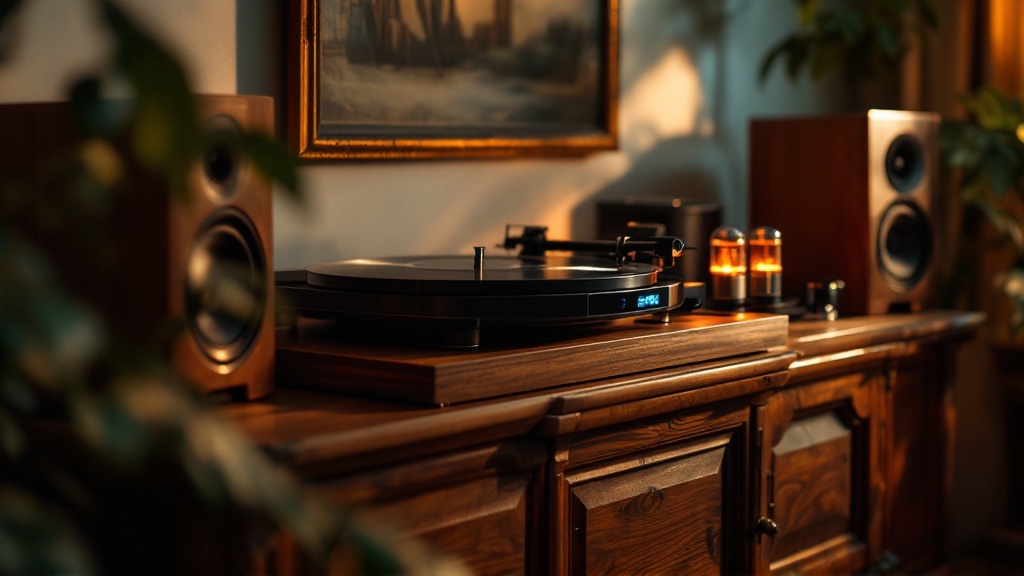

Ошибки при подключении проигрывателя к усилителю — и как их избежать
За время работы «Пространства в тишине» мы помогли десяткам людей настроить их первую систему. Вот ошибки, которые встречаются чаще всего:
| Ошибка | Симптом | Решение |
|---|---|---|
| Двойное усиление фонокорректора | Хрипы, перегрузка, искажённый звук | Фонокорректор в цепочке должен быть один. Встроенный включён → подключайте в Line/AUX. Используете Phono-вход усилителя → выключите встроенный |
| Перепутаны каналы | Зеркальная звуковая сцена | Красный штекер → правый канал (Right), белый → левый (Left) |
| Нет заземления | Низкочастотный гул 50 Гц | Подключите провод GND от проигрывателя к клемме GND на усилителе или фонокорректоре |
| Вертушка на одной полке с колонками | Гудение, бубнение на басах (обратная связь) | Поставьте проигрыватель на отдельную устойчивую поверхность. Посмотрите стойки и мебель для аудиотехники |
| Дешёвые кабели на хорошей системе | Наводки, шум, фон | Замените на экранированные кабели среднего уровня. Посмотрите кабели и аксессуары в каталоге |
Если хотите защитить свои пластинки от износа и пыли, рекомендуем статью Аксессуары для винила: полный гид по уходу и хранению — там всё про щётки, антистатики и правильное хранение.
Как настроить проигрыватель и убедиться, что всё работает
Несколько простых проверок после того, как вы соединили все компоненты:
1. Звук есть в обоих каналах — поставьте пластинку и убедитесь, что звучат обе колонки. Если одна молчит — проверьте RCA-подключение
2. Нет постороннего гула — если слышен низкочастотный фон, проверьте заземление и убедитесь, что фонокорректор в цепочке один
3. Громкость нормальная — если звук слишком тихий даже на высокой громкости, сигнал идёт без фонокорректора. Проверьте, включён ли он
4. Звук не искажён — если слышны хрипы и перегрузка, вероятно, работают два фонокорректора одновременно
5. Вокалист — по центру — при правильном подключении каналов голос певца должен звучать из точки между колонками, а не смещаться в сторону
Если что-то звучит не так — не спешите грешить на технику. Пройдитесь по схемам выше, проверьте каждое соединение — и звук встанет на место. А для более глубокого понимания того, как винил звучит и чем он отличается от цифры, рекомендуем статью Винил или цифра: 7 причин, почему аналог звучит иначе.
